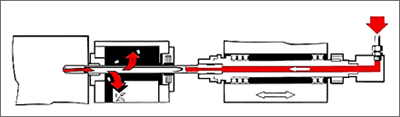

ELB-proceduren (enkelt-skærs boring) anvendes i diameterområdet
fra ca. 0,7 til 40 mm. Kølemiddelsmøremiddelsfødningen (KSS) er inde i værktøjet. KSS-spån blandingen fjernes gennem en langsgående rille på den ydre side værktøjet.
Værktøjsdesign:

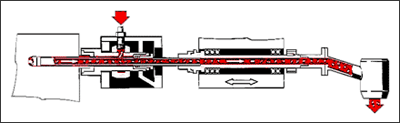

BTA: Betegnelsen for boring med dybt hul med udvendig tilførsel af kølemiddelsmøremiddel op til en borediameter på ca. 400 mm.
Denne procedure betegnes også som STS-boring (Single Tube System).
Kølemiddelsmøremiddel tilførslen (KSS) er udefra mellem borevæggen og borerøret, spåner fjernes gennem indersiden af borerøret.

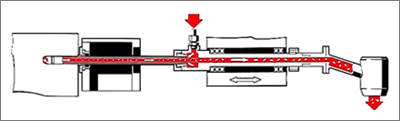

Proceduren til udboring af dybt hul i ejektoren anvendes i diameter området fra ca. 18 til 250 mm. Kølemiddelsmøremidlet er mellem borerøret og et indre rør (to-rørsystem) Kølemiddelsmøremidlet kommer frem ved siden af det borende hoved, som det skyller, og flyder tilbage med spånerne gennem det indre rør.
Dybdehulboring nøglefunktioner
Overfladekvalitet
De opståede radiale spånskærekræfter overføres via styre listerne på bagsiden af borevæggen. Dette producerer presudglatning af overfladen. Denne effekt kan forstærkes yderligere ved hjælp af designet af styre lister. Resultatet er fremragende overfladekvalitet.

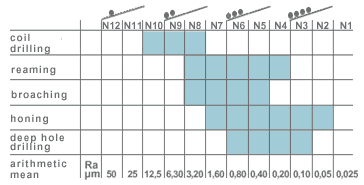

Fig. overflade kvalitet.
Diameter tolerance
Diametertolerancer op til IT 7 kan opnås med TBT-boremaskiner med et skær.
Boring uden for midten
Borebøsningen eller pilotboringens leje mod værktøjet og selve boringen giver enkelt-skær boringen nøjagtig vejledning, så boringen forbliver inden for minimale tolerancegrænser
Fig .: Boring uden for midten (standardværdier)
Forklaring til figur:
Vandret akse: Boredybde i mm
Lodret akse: Off-center i mm
Øvre grafik: Roterende værktøj
Nederste grafik: Roterende emne
